В мире штамповки и литья пуансон является одним из наиболее важных, но часто упускаемых из виду компонентов. Поскольку часть, которая непосредственно контактирует с материалом для его разделения или пластической деформации,стандартный пуансонПроизводительность напрямую определяет качество продукции, эффективность производства и стоимость оснастки. Независимо от того, используете ли вы высокоскоростную линию штамповки или операцию точной формовки, понимание практических аспектов стандартных пуансонов — от выбора материала до дисциплины обслуживания — имеет важное значение для оптимизации вашего производственного процесса.
Стандартный пуансон, также известный как пуансон, штамповочный пуансон или просто пуансон, представляет собой металлический компонент, установленный в штамповочном штампе, который выполняет операции непрерывной штамповки, вырубки или формования. Он работает в сочетании с матрицей для разделения или формирования из материала заготовки желаемого продукта или полуфабриката.
Стандартные пуансоны имеют различные конфигурации для различных применений. Общие типы включают стандартные пуансоны T-типа, стандартные пуансоны B-типа, направляющие пуансоны, пуансоны вспомогательной матрицы и штамповочные пуансоны. Что делает пуансон «стандартным», так это то, что его размеры и характеристики соответствуют установленным международным стандартам, таким как ISO, DIN, JIS, HASCO, DME или MISUMI, что обеспечивает взаимозаменяемость и предсказуемую производительность.
Выбор материала пуансона напрямую влияет на стойкость инструмента, износостойкость и стоимость. Вот наиболее широко используемые материалы:
| Материал | Ключевые свойства | Типичное применение |
|---|---|---|
| Легированная инструментальная сталь | Хорошая износостойкость, экономичность. | Общая штамповка, материалы низкой и средней прочности. |
| Быстрорежущая сталь | Высокая твердость, термостойкость, идеально подходит для высокоскоростной штамповки. | Высокоскоростное производство, более тонкие материалы |
| Карбид вольфрама | Чрезвычайно высокая твердость, отличная износостойкость | Крупносерийное производство, абразивные материалы, большие ударные нагрузки. |
| Стали для порошковой металлургии | Однородная структура, превосходная прочность и износостойкость. | Требовательные приложения, долгосрочное производство |
Для продления срока службы пуансона часто применяют обработку поверхности:

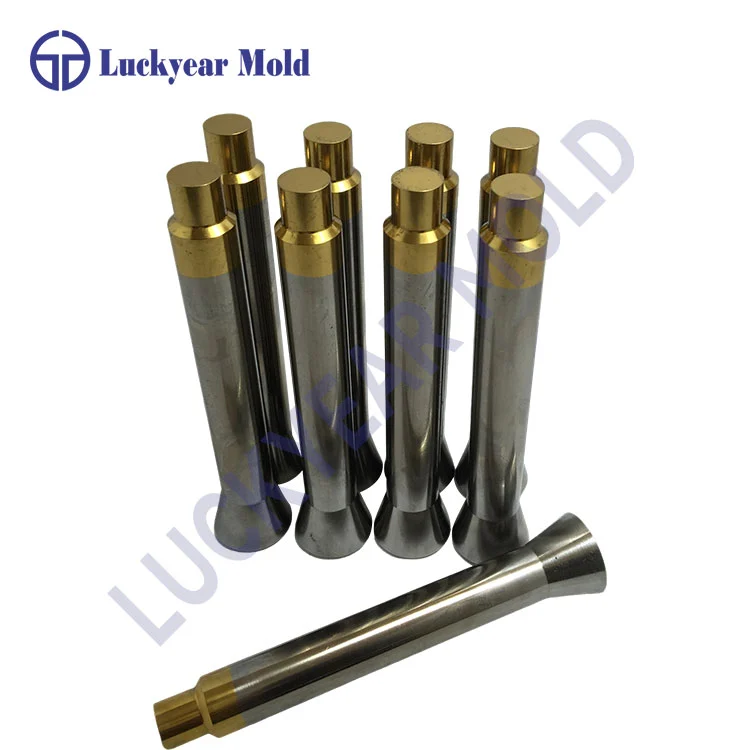

TiN – золотистого цвета, обеспечивает отличную износостойкость.Стандартные пуансоны изготавливаются с жесткими допусками. Стандартный пуансон качества обычно обеспечивает:
Допуск на диаметр: от ±0,001 мм до ±0,002 мм.
Концентричность: в пределах 0,002 мм.
Округлость: в пределах 0,003 мм.
Шероховатость поверхности: от Ra 0,04 до Ra 0,4.
Выбор должен основываться на конкретных требованиях вашего приложения. Учитывайте эти факторы:
Материал пуансона должен соответствовать материалу заготовки. Для мягких материалов, таких как алюминий или мягкая сталь, может быть достаточно легированной инструментальной стали. Для нержавеющей стали или высокопрочных сплавов рекомендуется использовать быстрорежущую сталь или твердый сплав.
Стандартные пуансоны должны соответствовать признанным стандартам взаимозаменяемости:
ISO 8020 – Международный стандарт на пуансоны.Обратите внимание на диаметр рабочей секции, размеры монтажной секции и общую длину. Они должны соответствовать характеристикам вашего набора штампов.
Соответствие пуансона и матрицы является решающим фактором качества штамповки. Правильный зазор обеспечивает чистый срез, сводит к минимуму образование заусенцев и продлевает срок службы инструмента.
| Распродажа | Эффект |
|---|---|
| Слишком большой | Сильные заусенцы, шероховатые края, деформация материала. |
| Слишком маленький | Чрезмерный износ инструмента, повышенная грузоподъемность, риск поломки пуансона. |
| Оптимальный | Чистый срез, минимальное количество заусенцев, сбалансированный срок службы инструмента. |
Как правило, диаметр пуансона должен быть немного меньше отверстия матрицы, чтобы обеспечить необходимый зазор. Достижение и поддержание этой посадки требует точного производства и регулярного контроля.
Правильная установка гарантирует, что перфоратор будет работать должным образом:
Проверьте выравнивание: убедитесь, что пуансон и матрица расположены концентрично, чтобы избежать боковой нагрузки.
Проверьте фиксацию: Используйте правильный фиксатор и убедитесь, что пуансон надежно закреплен.
Подтвердите зазор: убедитесь, что зазор между пуансоном и штампом находится в пределах указанного диапазона.
Проверьте смазку: нанесите подходящую смазку, чтобы уменьшить трение и перегрев.
Пуансоны в основном выходят из строя по двум причинам: износ и разрушение.
| Режим отказа | Знаки | Профилактика |
|---|---|---|
| Износ/закругление кромок | Увеличение заусенцев, уменьшение поверхности сдвига, увеличение тоннажа | Регулярный осмотр, своевременная перезаточка |
| Перелом / поломка | Внезапный выход из строя, видимые трещины | Избегайте перегрузки, соблюдайте необходимый зазор, используйте правильный материал. |
| Деформация/изгиб | Постоянное искажение | Уменьшить тоннаж; обеспечить необходимую твердость материала |
Одна из наиболее распространенных ошибок при обслуживании пуансона — ожидание, пока на деталях не появятся видимые заусенцы, прежде чем предпринимать какие-либо действия. К тому времени, когда заусенцы становятся видимыми, кромка пуансона уже имеет значительный радиус, и повреждения накапливаются в течение нескольких часов.
Рассмотрим такой реальный сценарий: если вы снимаете пуансон для повторной заточки при минимальном износе, удаление будет небольшим. Но если вы подождете, пока заусенцы заставят вас действовать, износ может стать гораздо более значительным. Очистка этой кромки требует гораздо большего срока службы инструмента за один цикл реагирования, чем было бы потеряно при профилактическом обслуживании.
| Частота | Задача |
|---|---|
| После каждого запуска | Очистите поверхность пуансона; удалить мусор и остатки смазки |
| Ежедневно | Осмотрите на предмет видимого износа, скругления кромок или трещин. |
| По количеству циклов | Повторная заточка в зависимости от количества ходов |
| По мере необходимости | Удаление заусенцев; нанести смазку; проверить размеры |
Маленькие пуансоны следуют проверять чаще из-за более высокого поверхностного давления и более быстрого накопления тепла. Более крупные удары могут распространяться на более длинные интервалы в контролируемых условиях.
Видимое закругление кромок
Увеличение необходимого тоннажа по сравнению с базовым уровнем
Уменьшенный процент поверхности сдвига на штампованных деталях.
Детали с нестабильным качеством или отклонением размеров.
Стандартные пуансоны для пресс-форм используются практически во всех отраслях производства:
| Промышленность | Приложение |
|---|---|
| Автомобильная промышленность | Штамповка панелей кузова, деталей ходовой части, деталей отделки салона |
| Электроника | Штамповка клемм разъемов, выводных рамок, экранирующих банок |
| Медицинский | Формирование хирургических инструментов, корпусов устройств |
| Аэрокосмическая промышленность | Прецизионная штамповка конструктивных элементов |
| Товары народного потребления | Панели приборов, компоненты упаковки, фурнитура |
| Изготовление пресс-форм | Компоненты пластиковых литьевых форм, детали для литья под давлением |
Практическая ценность стандартного пуансона выходит за рамки его покупной цены. Учитывайте следующие факторы стоимости:
Первоначальная стоимость: материалы более высокого качества имеют более высокую первоначальную стоимость, но более длительный срок службы.Экономическая выгода — это не обязательно самый дешевый или самый дорогой штамп — это тот, который обеспечивает наименьшую общую стоимость штампованной детали в течение всего ее жизненного цикла.
Theстандартный пуансонможет быть небольшим компонентом процесса штамповки, но его влияние на производительность, качество и стоимость огромно. Практический успех начинается с выбора подходящего материала и конфигурации для вашего применения, продолжается посредством правильной установки и управления зазорами и завершается дисциплинированным обслуживанием — не дожидаясь видимого отказа, а действуя на основе измеренного износа и количества циклов. Когда вы подходите к своим задачам с мышлением инженера-технолога, уделяя особое внимание геометрии, материаловедению и физике износа, вы превращаете расходную деталь в надежный производственный актив.
